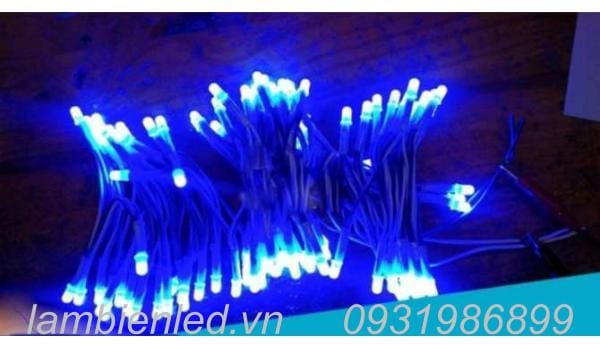

Cách kết nối đèn LED liền mạch

Cách kết nối đèn LED liền mạch

Được ứng dụng rộng rãi trong chiếu sáng, trang trí, pano quảng cáo, cách đấu nối đèn led đơn giản, dễ sử dụng với tuổi thọ lên đến 3 năm.

Có thể bạn quan tâm:

  • Trang trí phòng ngủ với đèn dây
  • Đèn Led Dây 220v
  • Các loại đèn trong nhà
  • Trang trí phòng ngủ của bạn với đèn LED
  • Đèn Trang Trí Quán Cafe Sân Vườn
  • Cách lắp đèn LED dây
  • Cách Móc Đèn LED Dây
  • Cách Trang Trí Đèn Led Trên Cây
  • Cách Kết Nối Đèn LED Thanh Nhôm
  • Đèn Trang Trí Shop Quần Áo TpHcm
  • Cung Cấp Linh Kiện LED TP.HCM Và Toàn Quốc
  • Đèn Led Dây Có Tốn Điện Không?
  • Các loại đèn chiếu sáng nội thất

LED liền mạch là gì?

Đèn LED liền dây là loại bóng đèn LED chạy bằng điện áp khoảng 5v. Đây là loại đèn led được các hộ gia đình, cửa hàng sử dụng để trang trí biển quảng cáo. Được chia thành nhiều loại như: 5MM XQD, 5MM HHX, 5MM Pixel, 5MM Senyang… giúp khách hàng lựa chọn những mẫu phù hợp với từng mục đích sử dụng.

Đèn led liền dây có tuổi thọ rất cao, hơn hẳn các loại đèn thông thường khác, đèn còn được ứng dụng công nghệ chiếu sáng led hiện đại. Tuổi thọ cao gấp 10 lần đèn compact và đèn huỳnh quang, gấp 50 lần đèn sợi đốt. Giúp bạn tiết kiệm điện hơn rất nhiều so với các loại đèn thông thường. Khi bạn sử dụng đèn LED sẽ tiết kiệm đến 65% điện năng so với đèn compact, huỳnh quang và đến 90% điện năng so với đèn sợi đốt. Đèn bật tắt nhanh, bật sáng nhanh khi người dùng bật công tắc.

https://lambienled.vn/images/201803/goods_img/14-p2-1522426458.jpg

https://lambienled.vn/images/201803/goods_img/1-g-led-lien-day-pixel.jpg

Cách đấu nối đèn led liền mạch

Đầu tiên chúng ta cần tính nguồn cho các dòng Led theo công thức sau:

  • LED liền dây XQD: P = 1500 x 0.2 = 300 (W)
  • LED liền dây HHX: P = 1500 x 0.2 = 300 (W)
  • LED liền Senyang: P = 1500 x 0.18 = 270 (W)
  • LED liền JX: P = 1500 x 0.15 = 225 (W)
  • LED liền xuxu: P = 1500 x 0.1 = 150 (W)

https://lambienled.vn/images/201803/goods_img/120-p5v%2060a%20meanwell-g.jpg

Giả sử chúng ta tính công suất cho 1500 đèn LED liên tiếp. Như vậy với 1500 led liền dây XQD, chúng ta sẽ cần một bộ nguồn có công suất khoảng 300W. Trên thị trường hiện nay nguồn 5V60A và 5V70A đang đáp ứng được yêu cầu.

Chất lượng nguồn led ngoài phải còn nguyên vẹn không móp méo hay gỉ sét, khi đấu vào 220 thì đèn báo nguồn sáng, quạt chạy êm…. Đối với nguồn chống nước, ngoài các tiêu chuẩn trên chúng tôi cần chú ý đến thiết kế bên ngoài của chúng. Vỏ ngoài phải chống nước tuyệt đối kể cả khi ta đổ nước lên mà không làm ướt các bộ phận bên trong. Và quan trọng là các loại nguồn đều yêu cầu không bị nóng khi chạy hết công suất.

Chuẩn bị các:

https://lambienled.vn/images/201803/goods_img/12-p2-1522426477.jpg

  • Đèn LED
  • Nguồn led đã tính công suất so với số lượng bóng đèn cần lắp
  • Mạch điều khiển: Mạch điều khiển led 4U, với LED4U. phần mềm điều khiển
  • Kích thước dây 0.3 hoặc 0.7 hoặc các loại dây lớn nhỏ khác nhau để phù hợp với từng loại biển lớn nhỏ mà bạn đang thi công. Dây ít nhất phải có 2 màu để tránh nhầm lẫn khi đấu nối.
  • Băng dính điện, tua vít, vít, kéo và các dụng cụ cần thiết khác……

Các bước thực hiện:

Mỗi dây led có từ 50 đến 100 bóng đèn nên phải thay phiên nhau cho đúng và tiết kiệm led. Khi thiết kế, có bản Corel thì ai cũng biết mỗi chữ hay logo trên bảng hiệu của mình có bao nhiêu led từ đó sẽ rất dễ dàng trong việc lên bóng và đi dây để phân chia tỷ lệ bóng. Các nguồn và đầu ra của mạch dễ dàng và chính xác hơn

Bước 1: Đặt điện áp 220v vào nguồn (cổng L, N) để kiểm tra xem nguồn có hoạt động không.

Bước 2: Nối dây dương (+) của bóng đèn với nguồn Led.

Nguồn LED thông thường sẽ có 3 cổng âm, 3 cổng dương và 2 cổng nóng lạnh.

Ví dụ: 1 nguồn 5V60A: có công suất 300W chạy liên tiếp khoảng 1800 led, vậy mỗi cổng dương ta sẽ chạy liên tiếp khoảng 500 đến 600 led. Từ số lượng bóng ta tính ra số lượng nguồn đi dây để đảm bảo nguồn chạy hết công suất và bến. Trong trường hợp biển rộng, phải sử dụng nhiều nguồn thì bạn nên nối các cổng âm của các nguồn. cùng đảm bảo nguồn chạy hết công suất mà không thiếu tiếng, từ đó giúp độ sáng của bóng đèn được phát huy tối đa, đồng thời tuổi thọ của nguồn đạt thời gian tối đa.

Tương tự ta sẽ làm các bước trên với dây âm, mục đích thắp sáng là kiểm tra nguồn.

Bước 3: Nối đúng dây âm (-) và dây dương (+) theo bước 2 . hướng dẫn

Bước 4: Kí dây âm (-) của LED vào kênh của mạch

Lưu ý: mỗi mạch điều khiển thông thường sẽ có 2 loại công suất và thông thường, trong đó mỗi kênh của mạch thường chạy cho khoảng : 200 đến 300 led liền dây và 100 đến 200 led liền dây, Mỗi kênh của mạch công suất chạy cho khoảng : 400 đến 600 bóng led và 300 đến 400 bóng led.

Khi lập trình mạch led vẫy ta đã biết mỗi chữ cái của biển có bao nhiêu bóng, từ đó phân chia các kênh của mạch để lập trình (ví dụ led chữ có 800 bóng thì ta đưa vào 2 kênh của nguồn mạch).

Tiến hành đấu dây âm của các bóng trên biển vào mạch: ứng với mỗi kênh mà ta đã quy ước cho từng chữ cái trên biển thì ta nối cực âm của các bóng trên biển chữ đó vào 1 dây và xuất ra kênh của mạch , nếu số Bóng của 1 chữ nhiều đến mức phải chạy thành 2 kênh thì ta chia dây âm của chữ đó làm 2 và nối lần lượt vào 2 kênh của mạch…

Chúng ta sẽ ghép bóng chữ theo quy tắc khi đi plan 1 hoặc 2 – 3 kênh của mạch.

Tương tự như vậy đối với mạch nguồn, ta nối 2 dây âm chạy dọc kênh dưới của mạch với các cổng âm của nguồn để đảm bảo mạch chạy hết công suất.

Bước 5: Cấp điện 220v để kiểm tra hoạt động của hệ thống.

Thông qua hướng dẫn cách đấu nối liền đèn led, chúng tôi hy vọng đã cung cấp cho bạn những kiến ​​thức cần thiết trong việc lựa chọn linh kiện đấu nối phù hợp, nếu bạn đang cần một công ty uy tín và có kinh nghiệm trong lĩnh vực chiếu sáng. Để được cung cấp linh kiện LED và hỗ trợ khách hàng chuyên nghiệp, vui lòng liên hệ với chúng tôi.
