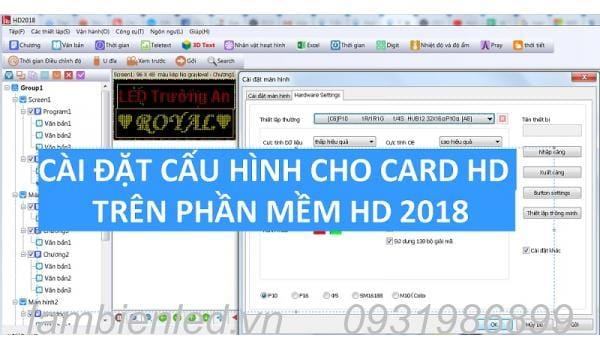

Cài đặt cấu hình led ma trận card HD – Phần mềm HD2022

Trước khi lập chương trình cho biển led ma trận chúng ta cần tiến hành thiết lập cài đặt cấu hình cho mạch điều khiển để biển led hiển thị đúng nội dung chương trình. Trong bài viết này mình sẽ hướng dẫn các bạn cài đặt mạch điều khiển HD trên phần mềm HD 2022, với các mạch điều khiển khác của BX, Listen,… cũng làm tương tự.

Nếu chưa cài đặt phần mềm click vào đây: Tải và cài đặt phần mềm HD 2022 – Lập trình LED ma trận

Xác định số pixel chiều cao và chiều rộng của biển led

Mô-đun ma trận có hai thông số cơ bản rất dễ nhầm lẫn: Kích thước mô-đun và kích thước pixel.

Kích thước module: kích thước của tấm module để tính kích thước của biển led khi ghép các tấm lại với nhau

Kích thước pixel: là tổng số pixel hiển thị được thiết lập trên phần mềm điều khiển

• Module P10 thông số tiêu chuẩn của một tấm là: 16 x 32 pixel. (Chiều cao 16 pixel – Chiều rộng 32 pixel)
• Module P5 thông số tiêu chuẩn của một tấm là: 32 x 64 pixel. (cao 32 pixel – rộng 64 pixel)
• Còn các module khác như P16, P20, P8, P6, P4, P3,… bạn có thể xem thông số này trong phần thông tin sản phẩm.

Ví dụ: Biển quảng cáo ma trận sử dụng 10 tấm P10 cao 1 màu 2 tấm. Xuyên suốt 5 panel bạn sẽ có các thông số chuẩn như sau:

Quy cách chiều cao là: cao 2 tấm x 16 pixels = 32

Thông số chiều rộng là: 5 tấm ngang x 32 pixel = 160

Ta sẽ có các thông số chuẩn đầu vào trên phần mềm led HD 2022 như sau:

Chiều cao: 32 Chiều rộng: 160

Từ các thông số của Module trên các bạn có thể áp dụng để tính toán thông số màn hình chuẩn để nhập kích thước trên phần mềm led HD 2022 và cũng có thể áp dụng cho các phần mềm led khác.

Cài đặt màn hình trên phần mềm HD 2022

Trên phần mềm bạn chọn: Cài đặt -> cài đặt màn hình -> Nhập mật khẩu: 888

Cài đặt các thông số hiển thị cơ bản của biển led

Khi cài đặt thông số màn hình chú ý chọn các thông số sau:

Model thẻ: chọn đúng tên thẻ mà bạn đang sử dụng

Màu sắc:

• Màu đơn – nếu sử dụng các mô-đun đơn sắc (ví dụ: P10 đỏ, P10 trắng, P10 xanh,…)
• Màu kép – nếu sử dụng các mô-đun hiển thị 3 màu (ví dụ: P10 3 màu, P16 3 màu,…)
• Màu sắc đầy đủ – nếu sử dụng các mô-đun màu sắc đầy đủ (ví dụ: P10 đầy đủ trong nhà, P10 đầy đủ ngoài trời, P5 đầy đủ,….)

Chiều rộng – chiều cao: Điền đúng thông số pixel cao, rộng của biển led như đã xác định ở trên

Định cấu hình phân cực dữ liệu trong Cài đặt phần cứng

Cài đặt này liên quan trực tiếp đến loại module led ma trận mà bạn đang sử dụng nên cần xác định chính xác và cấu hình như sau:

• Đối với Mô-đun P10 1 màu:

Chọn cấu hình [C6] – Phân cực dữ liệu: Hiệu quả thấp – Phân cực OE: hiệu quả cao

• Đối với Mô-đun P10 3 màu:

Chọn cấu hình [C6] – Phân cực dữ liệu: hiệu quả cao – Phân cực OE: Hiệu quả thấp

• Đối với mô-đun trong nhà đầy đủ P10:

Chọn cấu hình [C39] – Phân cực dữ liệu: hiệu quả cao – Phân cực OE: Hiệu quả thấp

• Đối với Mô-đun P10 ngoài trời đầy đủ:

Chọn cấu hình [C20] – Phân cực dữ liệu: hiệu quả cao – Phân cực OE: Hiệu quả thấp

• Đối với mô-đun trong nhà đầy đủ P5:

Chọn cấu hình [C5] – Phân cực dữ liệu: hiệu quả cao – Phân cực OE: Hiệu quả thấp

Lưu ý: Phân cực dữ liệu không chính xác sẽ khiến bảng đèn LED sáng lên và văn bản bị tối. Nếu bảng hiệu đèn LED gặp sự cố này, bạn chỉ cần điều chỉnh lại cực tính ngược với cực ban đầu.

Tất cả các hướng dẫn cấu hình cho từng loại mô-đun được trình bày chi tiết trong tài liệu hướng dẫn sử dụng của mạch điều khiển. Bạn dùng mạch điều khiển nào thì cứ xem hướng dẫn của mạch đó.

Các cài đặt tương tự như khi sử dụng với phần mềm điều khiển trên điện thoại Led ART sử dụng mạch điều khiển wifi của HD.

Xem thêm: Lập trình led ma trận với điện thoại Android, Iphone – HD Card

Các module cấu hình trên chưa đúng vui lòng liên hệ bộ phận kỹ thuật LED Trường Chinh để được tư vấn và hỗ trợ cấu hình miễn phí.

Xem bài: Hướng dẫn sử dụng hết tính năng phần mềm HD 2022

Để khám phá tính năng, tác dụng, cách lập trình và chuyển chương trình sang mạch điều khiển nhé. Chúc may mắn!
