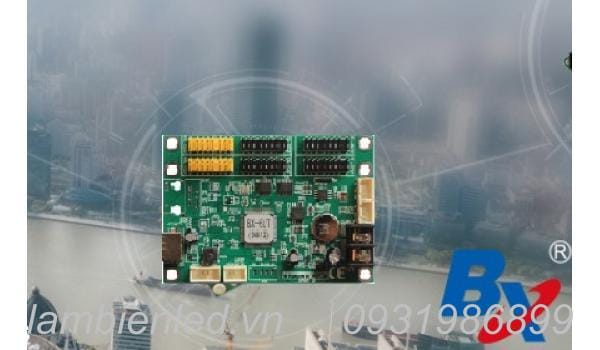

Cấu Hình Card LED Matrix Bx – LedShow TW 2022

Cấu Hình Card LED Matrix Bx - LedShow TW 2018

Cài đặt thông số, chọn quét cấu hình cho card Bx. Phần mềm LedShow TW 2022.

Phần mềm LedShow TW 2022, update mới nhất cho card Bx Series 5, Series 6, cổng nạp chương trình đa dạng. Giúp người dùng lựa chọn loại mạch phù hợp, thông dụng nhất trên các card Series 6 mới nhất của BX là cổng chuyển USB nhanh chóng và tiện lợi.

  • Để có thể nhập đúng thông số, kích thước cho bảng hiệu LED, bạn cần nắm rõ thông số chuẩn của từng loại Module sử dụng.
  • Với mạch Bx, các module thường dùng là: P20, P16, P10 1 màu, 3 màu, đủ màu; P5 đủ màu…
  • Thông số và cách tính tiêu chuẩn để nhập kích thước biển quảng cáo cho các loại module như sau:
  • Module P10 thông số tiêu chuẩn của một tấm là: 16 x 32 pixel. (Chiều cao 16 pixel – Chiều rộng 32 pixel)
  • Module P5 thông số tiêu chuẩn của một tấm là: 32 x 64 pixel. (cao 32 pixel – rộng 64 pixel)

Ví dụ: Biển quảng cáo ma trận sử dụng 10 tấm P10 cao 1 màu 2 tấm. Xuyên suốt 5 panel bạn sẽ có các thông số chuẩn như sau:

Quy cách chiều cao là: cao 2 tấm x 16 pixels = 32

Thông số chiều rộng là: 5 tấm ngang x 32 pixel = 160

Ta sẽ có các thông số chuẩn nhập trên phần mềm led ShowTW là:

Chiều cao 32 Chiều rộng 160

Từ các thông số của Module trên các bạn có thể áp dụng để tính toán các thông số chuẩn của màn hình để nhập kích thước trên phần mềm led showTW và cũng có thể áp dụng cho các phần mềm led khác.

Cài đặt thông số, chọn quét cấu hình cho card Bx.

  • Mở phần mềm LedShow TW 2022, chọn Cài đặt > Cài đặt thông số hiển thị.

  • Nhập mật khẩu : 888 và nhấn OK để vào cửa sổ Cài đặt thông số, chọn cấu hình quét các card Bx.

  • Cài đặt thông số màn hình

  • Thông số màn hình.
  • Chọn loại mạch, Tên mạch, Phương thức chuyển. (Chọn đúng loại mạch đang sử dụng, module sử dụng 1 màu; 3 màu; đủ màu)
  • Nhập kích thước, chọn màu cho module, …. (nhập kích thước theo thông số, kích thước chuẩn của biển led)
    • Quét cấu hình.

  • Cấu hình quét
  • Chọn cấu hình
  • Lưu cấu hình vào USB
  • Lưu ý: Các loại mạch BX khác nhau có cấu hình quét và cấu hình cực dương và cực âm khác nhau, để thiết lập cấu hình chuẩn và thông số màn hình cho loại card bạn sử dụng. Bạn truy cập website của LED Trường Chinh và tìm tên mạch BX đang dùng và bấm vào User manual để xem cấu hình chuẩn của mạch BX.

    Trong quá trình lắp đặt nếu có gì thắc mắc bạn có thể liên hệ trực tiếp với bộ phận Hỗ trợ kỹ thuật của LED Trường Chinh để được hỗ trợ lắp đặt miễn phí nhé!

    Chúc may mắn!
