HD C30, A30, A30+, …. là dòng card cao cấp chuyên dụng của hãng HD dùng cho Biển quảng cáo LED ma trận full color với khả năng kết hợp với các card rời như R501 để quản lý số lượng pixel. Kích thước cực lớn, phù hợp với các biển LED lớn cần hiển thị nội dung, hình ảnh, video,….

Vậy hãy cùng LED Trường Chinh tìm hiểu cách đồng bộ các card điều khiển trên một biển LED bằng mạch HD trên phần mềm HD Player nhé!

– Căn cứ vào kích thước của cả biển LED và thông số của card chính để tính toán số lượng card phụ cần lắp và vị trí các card phụ cho phù hợp.

– Mỗi thẻ phụ sẽ điều khiển bao nhiêu module và ở vị trí nào.

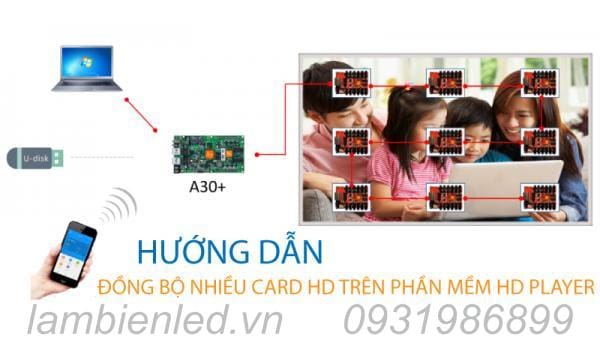

Sơ đồ đấu nối đồng bộ nhiều card HD cho biển quảng cáo LED ma trận lớn.

– Bao gồm 1 mạch điều khiển chính và các mạch hỗ trợ kết nối bằng dây LAN rất thông dụng và tiện lợi.

– Chuyển chương trình bằng USB, WiFi, LAN.

– Ví dụ: Biển LED ma trận sử dụng module P10 Full color: Cao 30 tấm x Rộng 30 tấm quy đổi ra pixel = 480px x 960px.

+ Theo kích thước trên ta chọn mạch điều khiển HD A30+ có dải quản lý điểm ảnh: 512x1024px

+ Chọn 6 mạch HD R501 làm card phụ đẩy tín hiệu: Mỗi card điều khiển có 10 tấm CAO và 10 tấm CAO HƠN.

Khai báo thông số và đồng bộ card phụ trên phần mềm HD Player.

– Sau khi đấu nối xong Lắp mạch điều khiển và các vị trí card phụ trên biển LED. Tiến hành kết nối với máy tính qua Dây LAN hoặc Wifi (đối với Laptop) để nhập thông số, kiểm tra kết nối giữa các card phụ, khai báo vị trí card phụ trên phần mềm.

+ Trên phần mềm HD Player, khai báo các thông số cho toàn bộ biển LED bằng cách:

* chọn Cài đặt > Đặt thông số màn hình.

* Khai báo kích thước cả biển: Chiều cao, chiều rộng. (Như ví dụ trên ta nhập chiều cao 480, chiều rộng 960).

* Tiếp theo, Chọn Cài đặt > Cài đặt phần cứng để quét số lượng Thẻ phụ và khai báo thông số cho từng Thẻ.

* Tại giao diện cài đặt phần cứng, bạn thao tác như hình bên dưới để quét số lượng card phụ và kiểm tra xem các card phụ đã được kết nối với nhau chưa:

* Sau khi kiểm tra kết nối, tiến hành cài đặt Thông số cho Card phụ đồng bộ với biển báo LED:

Sau khi cài đặt các thông số xong Nhấn nút GỬI để gửi cấu hình về bộ điều khiển và hoàn tất việc đồng bộ các thẻ Phụ với thẻ Chính.

Trên đây là toàn bộ hướng dẫn đồng bộ nhiều HD Card với nhau để làm biển LED ma trận lớn hiển thị video, hình ảnh, nội dung, chữ chạy,…..

Trong quá trình lắp đặt và đồng bộ nếu có bất kỳ thắc mắc nào bạn có thể liên hệ trực tiếp với bộ phận hỗ trợ kỹ thuật của LED Trường Chinh để được hỗ trợ miễn phí nhé!

Chúc may mắn!
