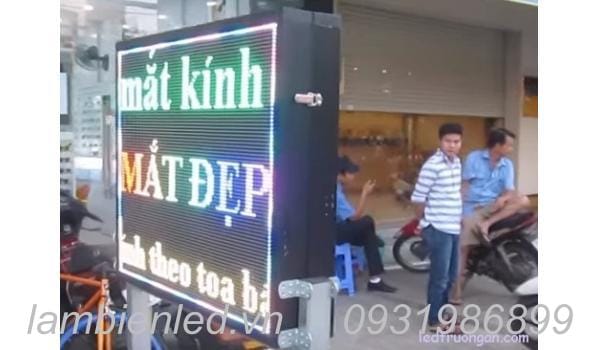

Hướng dẫn cách làm bảng led ma trận 2 mặt

Biển led ma trận hai mặt ngày càng được người dùng ưa chuộng bởi khả năng thay đổi nội dung linh hoạt, tạo điểm nhấn, thu hút sự chú ý của người qua đường từ hai phía. So với biển led vẫy 2 mặt đơn điệu, nội dung cố định; Bảng điện tử led ma trận 2 mặt có nhiều lựa chọn như bảng led ma trận 1 màu, bảng led ma trận 3 màu hay bảng led ma trận đủ màu, hiển thị nội dung, hiệu ứng sinh động, thay đổi chương trình thuận tiện.

Cách lắp đặt và lập trình biển led ma trận 2 mặt

Cách 1: Bấm cáp tín hiệu 3 đầu (1 đầu vào mạch, 2 đầu vào mặt biển)

Bạn lập trình biển led ma trận 1 mặt như biển led thông thường. Sử dụng cáp ma trận 3 đầu để truyền tín hiệu đến 2 bảng LED (Cáp ma trận 3 đầu do LED Trường Chinh cung cấp với chiều dài theo yêu cầu)

– Ưu điểm: lập trình đơn giản như với led ma trận 1 mặt thông thường.

– Nhược điểm: Hai đầu vào của 2 bên biển đối diện nhau nên phải dùng cáp dài, vị trí đặt cáp trong mạch dễ bị đứt, dễ phát sinh các sự cố liên quan đến cáp sau thời gian dài sử dụng . 2 mặt hiển thị cùng một nội dung.

Cách 2: Lập trình chia thành 2 khu vực tương ứng với 2 mặt của biển led ma trận

Thông số cài đặt chiều dài và chiều cao của biển led được cài đặt bao gồm cả 2 bên mặt biển. Chia biển led thành 2 vùng tương ứng với 2 bên để lập trình cho 2 bên.

Ví dụ: Với bảng hiệu đèn LED 1 mặt, cao 3 bảng, dài 2 bảng. Ta sẽ cài đặt thông số cho biển cao 3 pano, dài 4 pano. Trên phần mềm thiết lập 2 vùng chương trình tương ứng với độ dài mỗi bên.

Xem thêm: Lập trình biển led ma trận 2 mặt trên phần mềm HD2022

Sơ đồ kết nối sẽ là một biển led ma trận dài, chia làm 2 phần và lắp 2 bên, cáp kết nối 2 bên cần dài hơn 1 chút theo kích thước khung.

– Ưu điểm: Cáp kết nối đơn giản, ổn định. Hai bên có thể lập trình nội dung, hiệu ứng giống hoặc khác nhau để tạo sự mới mẻ cho người xem hai bên.

Cách làm khung cho biển led ma trận 2 mặt

Mô-đun ngoài trời đã được thiết kế để chống thấm nước ở mặt trước. Do đó, bạn cần làm khung để lắp đặt và che chắn chống nước cho các mặt còn lại của biển led.

– Khung sắt: Làm khung sắt cần có máy hàn cắt chuyên dụng, bạn có thể ra tiệm cơ khí gần nhà để tiện. Sử dụng tấm alu, tôn sóng xung quanh tạo thành hộp kín và tăng tính thẩm mỹ cho biển.

– Khung nhôm định hình cho biển led 2 mặt: Khung nhôm định hình dạng hộp được thiết kế dành riêng cho biển led ma trận 2 mặt thuận tiện cho việc lắp đặt và mang tính thẩm mỹ cao. Bạn có thể tự lắp ráp thành khung bảng hiệu đèn LED để sử dụng. Nếu gần nhà bạn không bán loại khung này, LED Trường Chinh có thể cắt sẵn theo kích thước bảng hiệu gửi cho bạn.

Khung nhôm được thiết kế chuyên dụng cho biển led ma trận 2 mặt.

Nếu gặp khó khăn trong bài hướng dẫn làm bảng led ma trận 2 mặt vui lòng để lại bình luận cuối bài viết hoặc liên hệ với chúng tôi để được tư vấn miễn phí. Ngoài ra, bạn còn được tư vấn báo giá sản phẩm phù hợp với giá tốt nhất thị trường. Tất cả các sản phẩm đèn LED của Trường An đều được kiểm tra kỹ thuật nghiêm ngặt, dán tem bảo hành. Luôn đồng hành và hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm.

Tham gia các Group hỗ trợ kỹ thuật miễn phí của LED Trường Chinh để trao đổi và cập nhật công nghệ led mới nhất: https://www.facebook.com/groups/ledtruongan/

Tham khảo video lắp đặt biển led ma trận 2 mặt khung nhôm 2 mặt đơn giản:
