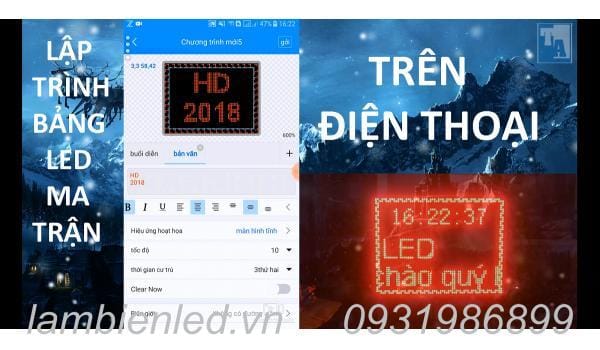

Lập trình biển led ma trận bằng điện thoại Android, Iphone – Card HD

Lập trình biển led ma trận bằng điện thoại Android, Iphone - Card HD

Phần mềm điều khiển led ma trận trên điện thoại của HD card – Huidu là phần mềm tốt nhất hiện nay về giao diện và chức năng. Thông qua ứng dụng trên điện thoại có hỗ trợ Tiếng Việt sẽ giúp bạn dễ dàng lập trình biển led ma trận với nhiều chức năng như: tạo nhiều chương trình, tạo nhiều dòng text, hiển thị đồng hồ, hình ảnh, hiệu ứng nền, điều chỉnh độ sáng,…

Với cả 2 ứng dụng trên điện thoại Android và iPhone đều có giao diện và cách sử dụng tương tự nhau. Trong bài viết này mình sẽ hướng dẫn các bạn cài đặt nó trên điện thoại Android

Bước 1: Cài đặt app lập trình led ma trận HD LED ART trên điện thoại

– Vào ledtruongan.com -> Phần mềm led -> App điện thoại android để điều khiển led matrix card HD

Link tải App điện thoại Android: tại đây

Link tải App cho Iphone: Tại đây

(Hoặc vào Google Play, App Store tìm kiếm ứng dụng với từ khóa ”LED ART”)

(Lưu ý: Sử dụng phiên bản mới nhất trên kho ứng dụng để luôn được cập nhật về tính năng và giao diện)

Bước 2: Kết nối WIFI với mạch điều khiển HD

– Chọn: Thiết bị -> Tìm kiếm -> kết nối với Wifi của điều khiển (Mật khẩu Wifi: 88888888)

Bước 3: Thiết lập thông số hiển thị led ma trận

– Chọn: Chương trình -> Màn hình 1 -> Chỉnh thông số -> ok

+ Đặt chiều rộng và chiều cao của biển led

Mô-đun ma trận có hai thông số cơ bản rất dễ nhầm lẫn: Kích thước mô-đun và kích thước pixel.

Kích thước module: kích thước của tấm module để tính kích thước của biển led khi ghép các tấm lại với nhau

Kích thước pixel: là tổng số pixel hiển thị được thiết lập trên phần mềm điều khiển

  • Module P10 thông số tiêu chuẩn của một tấm là: 16 x 32 pixel. (Chiều cao 16 pixel – Chiều rộng 32 pixel)
  • Module P5 thông số tiêu chuẩn của một tấm là: 32 x 64 pixel. (cao 32 pixel – rộng 64 pixel)
  • Còn các module khác như P16, P20, P8, P6, P4, P3,… bạn có thể xem thông số này trong phần thông tin sản phẩm.

Ví dụ: Biển quảng cáo ma trận sử dụng 10 tấm P10 cao 1 màu 2 tấm. Xuyên suốt 5 panel bạn sẽ có các thông số chuẩn như sau:

Quy cách chiều cao là: cao 2 tấm x 16 pixels = 32

Thông số chiều rộng là: 5 tấm ngang x 32 pixel = 160

Ta sẽ có các thông số chuẩn nhập trên phần mềm ART led như sau:

Chiều cao: 32 Chiều rộng: 160

Từ các thông số của Module trên các bạn có thể áp dụng để tính toán thông số màn hình chuẩn để nhập kích thước trên phần mềm ART led và cũng có thể áp dụng cho các phần mềm led khác.

+ Chọn màu led module

Lựa chọn ”một màu” với mô-đun P10 một màu; ”màu kép” với mô-đun P10 3 màu; ”ba màu” với đầy đủ chế độ màu.

Bước 4: Chỉnh sửa chương trình hiển thị

– Ứng dụng cung cấp khá đầy đủ các công cụ hỗ trợ dựng phim và hiệu ứng

– Hỗ trợ thêm một số font chữ, bạn cần có kết nối internet để tải các font này về sử dụng

Tất cả các cài đặt và lập trình đều được lưu lại, rất thuận tiện cho việc chỉnh sửa, thay đổi

Nếu gặp khó khăn gì trong quá trình cài đặt và sử dụng, vui lòng để lại bình luận ở cuối bài viết hoặc liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn miễn phí.

Tham gia các Group hỗ trợ kỹ thuật miễn phí của LED Trường Chinh để trao đổi và cập nhật công nghệ led mới nhất: https://www.facebook.com/groups/ledtruongan/

Lưu ý: Đối với module full color như P10 full. P5 full bạn cần chọn đúng cấu hình để full color module.

Tham khảo hướng dẫn tại đây: Cài đặt cấu hình bảng led ma trận Full Color bằng điện thoại – Card HD

Video hướng dẫn lắp biển led ma trận trên điện thoại qua WIFI dùng card HD – App LED ART
